1. توضیحات محصول
خنثیهای عایقشده و سیمهای زمین لخت در یک لایه متحدالمرکز در اطراف هادی فاز عایقشده با جداکنندههای رشتهای XLPE که نول و زمینها را جدا میکنند، قرار میگیرند. سپس با یک نوار پلی استر شفاف چسبانده می شود و سپس PE پوشانده می شود. این نوع هادی را می توان در مکان های خشک و مرطوب، به طور مستقیم دفن شده یا خارج از منزل استفاده کرد، حداکثر دمای کارکرد آن 70 درجه (عایق PVC یا PE) یا 90 درجه (عایق XLPE) و ولتاژ سرویس آن برای کلیه کاربردها 600 ولت است. .
امپدانس: معمولاً 75 اهم
طول: 328 فوت (100 متر)
محدوده فرکانس: پخش، سیگنال های ماهواره ای، سیگنال های تلویزیونی و دوربین های نظارتی و غیره.
لایه محافظ: معمولا دارای چندین لایه محافظ برای کاهش تداخل خارجی و تضمین کیفیت سیگنال پایدار است. فاصله قابل اجرا: برای انتقال سیگنال در فواصل متوسط و طولانی مناسب است و می تواند منطقه بزرگی را پوشش دهد. کانکتور: معمولاً با استفاده از یک کانکتور F-type که یک کانکتور کابل کواکسیال رایج است وصل می شود.
سیگنال های دیجیتال: کابل های RG6 به دلیل اتلاف سیگنال کمتر برای انتقال سیگنال های دیجیتال مانند سیگنال های HDTV نیز مناسب هستند.
2. داده های محصول
| مورد آزمون | مشخصات | اندازه گیری شده | ||||
| اندازه ساختار | ||||||
| 1 | هادی داخلی فولاد با روکش مس با کربن بالا | 1.{2}}2±0.05 میلی متر | 1.019 میلی متر | |||
| 2 | عایق - فوم PE | 4.57٪ c2٪ b1٪ 7b٪ 7b2٪ 7d٪ 7d.08mm | 4.55 میلی متر | |||
| 3 | هادی خارجی 1 | فویل آلومینیومی دوبل چسب 17.5 میلی متری | فویل آلومینیومی دوبل چسب 17.5 میلی متری | |||
| 4 | هادی خارجی 2- سیم آلیاژ آلومینیوم منیزیم | ٪ 7b٪ 7b0٪ 7d٪ 7d.155mm * 16 * 4.25 | ٪ 7b٪ 7b0٪ 7d٪ 7d.155mm * 16 * 4.25 | |||
| 5 | ژاکت پی وی سی سفید | 6.91±0.1 میلیمتر | 6.90 میلی متر | |||
| رفتار برق | ||||||
| 1 | خازن Pf/m | 50 ± 3 PF/m | 50.7 PF٪2fm | |||
| 2 | امپدانس اهم | 75±3 اهم | 77.1 اهم | |||
| 3 | نرخ ٪ | 85% | 85.10% | |||
| 4 | مقاومت هادی داخلی | کمتر یا مساوی 102 اهم کیلومتر | 95.4 اهم. کیلومتر | |||
| 5 | مقاومت هادی بیرونی | کمتر یا مساوی 32 اهم کیلومتر | 31. 0ohm.km | |||
| 6 | RL (از دست دادن بازگشت) | ٪7b٪7b0٪7d٪7dMHZ | ٪ef٪bc٪9e23dB | 27.9 دسی بل | ||
| ٪7b٪7b0٪7d٪7dMHZ | ٪ef٪bc٪9e16dB | 23.{1}}dB | ||||
| عملکرد مکانیکی و محیطی | ||||||
| 1 | دمای عملیاتی | -25ºC-70ºC | -25ºC-70ºC | |||
| سطح دریا 20 درجه تضعیف دسی بل / 100 متر، میرایی حداکثر است. | ||||||
| FREQ (MHz) | تضعیفی | اندازه گیری واقعی | ||||
| 5 | 1.90 | 1.87 | ||||
| 55 | 5.25 | 5.07 | ||||
| 211 | 9.16 | 9.03 | ||||
| 250 | 10.00 | 9.87 | ||||
| 350 | 11.94 | 11.27 | ||||
| 400 | 12.85 | 12.50 | ||||
| 450 | 13.68 | 13.27 | ||||
| 500 | 14.55 | 13.50 | ||||
| 550 | 27.30 | 27.30 | ||||
| 1750 | 28.65 | 28.65 | ||||
| 550 | 15.32 | 14.30 | ||||
| 600 | 15.98 | 15.27 | ||||
| 750 | 18.02 | 17.43 | ||||
| 865 | 19.49 | 17.87 | ||||
| 1000 | 21.04 | 19.90 | ||||
| 1200 | 22.94 | 22.23 | ||||
| 1450 | 24.49 | 24.00 | ||||
| 1800 | 27.58 | 27.07 | ||||
| 2000 | 29.15 | 28.43 | ||||
| 2250 | 31.73 | 31.30 | ||||
| 3000 | 37.42 | 36.43 | ||||

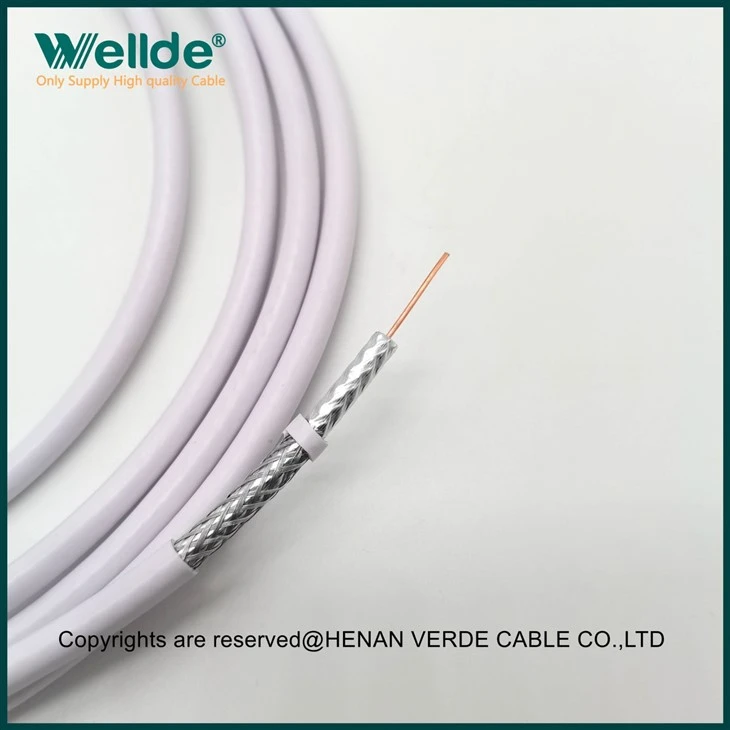

3. تصاویر محصول
4. سوالات متداول
Q1: آیا می توانم یک نمونه رایگان دریافت کنم؟
A1: ما می توانیم نمونه های اقلام موجود را به صورت رایگان در حمل و نقل جمع آوری شده ارائه دهیم. اگر نیاز به نمونه خاصی وجود دارد، لطفا برای جزئیات بیشتر با ما تماس بگیرید.
Q2: روش بسته بندی شما چیست؟ آیا می توانم بسته سفارشی را داشته باشم؟
A2: ما بسته صادرات استاندارد را داریم. برای جزئیات بیشتر در مورد بسته سفارشی، لطفا با ما تماس بگیرید.
Q3: آیا شما یک کارخانه یا یک شرکت تجاری هستید؟
A3: ما یک کارخانه هستیم. ما انواع خدمات OEM/ODM را برای مشتریان در سراسر جهان ارائه می دهیم.
