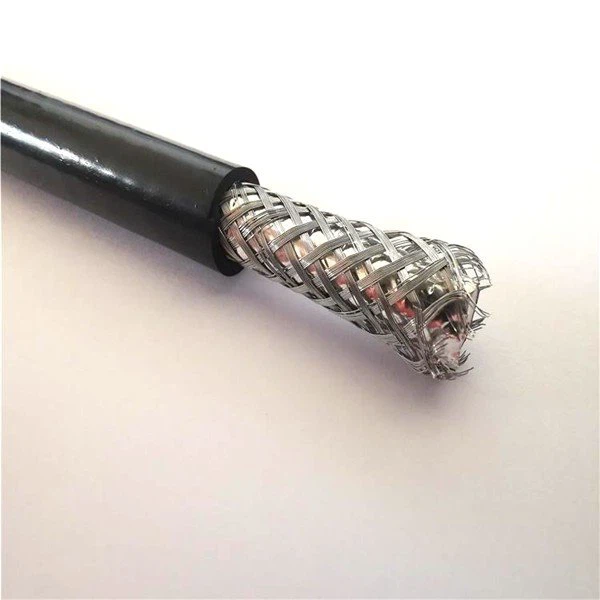

ساختار کابل کواکسیال RG59:
هادی داخلی: Cu/CCA/CCS
دی الکتریک: فوم PE
سپر: لوله آلی، قیطان مسی با اندود آلی منیزیم/قلع
ژاکت: PE/PVC
کاربرد کابل کواکسیال RG59:
کابل کواکسیال یک سیم انتقال سیگنال است. آنها عمدتاً در پخش تلویزیونی، انتقال تلفن از راه دور، ارتباطات از راه دور بین سیستم های رایانه ای و شبکه های محلی استفاده می شوند.
مشخصات کابل کواکسیال RG59:
سپر استاندارد | سه سپر | چهار سپر | ||
رهبر ارکستر | مواد | BC/CCS | BC/CCS | BC/CCS |
قطر اسمی | 20AWG | 20AWG | 20AWG | |
دی الکتریک | مواد | فوم PE | فوم PE | فوم PE |
قطر اسمی | 3.66 میلی متر | 3.66 میلی متر | 3.66 میلی متر | |
سپر | مواد | Al Foil+ Al Braiding | Al Foil+ Al Braiding+ Al Foil | (Al Foil+ Al Braiding)*2 |
پوشش | 40%-95% | 40%-95% | 35%-53% | |
ژاکت | مواد | PVC/PE | PVC/PE | PVC/PE |
ضخامت اسمی | 0.80 میلی متر | 0.80 میلی متر | 0.86 میلی متر | |
قطر اسمی | 6.10 میلی متر | 6.10 میلی متر | 6.70 میلی متر | |
مشخصات الکتریکی:
امپدانس اسمی (اهم) | 75±3 | ||
سرعت اسمی انتشار (%) | 85 | ||
ظرفیت اسمی (pf/m) | 50 | ||
تست جرقه (VAC) | 2500 | ||
SRL(dB) | 20 | 20 | |
تضعیفی [68 درجه فارنهایت (20 درجه سانتیگراد)] | فرکانس (MHz) | حداقل (dB/100ft) | حداقل (dB/100ft) |
5 | 0.86 | 2.82 | |
55 | 2.05 | 6.73 | |
187 | 3.6 | 11.81 | |
300 | 4.45 | 14.6 | |
450 | 5.4 | 17.72 | |
600 | 6.2 | 20.34 | |
750 | 6.97 | 22.87 | |
865 | 7.52 | 24.67 | |
1000 | 8.12 | 26.64 | |
