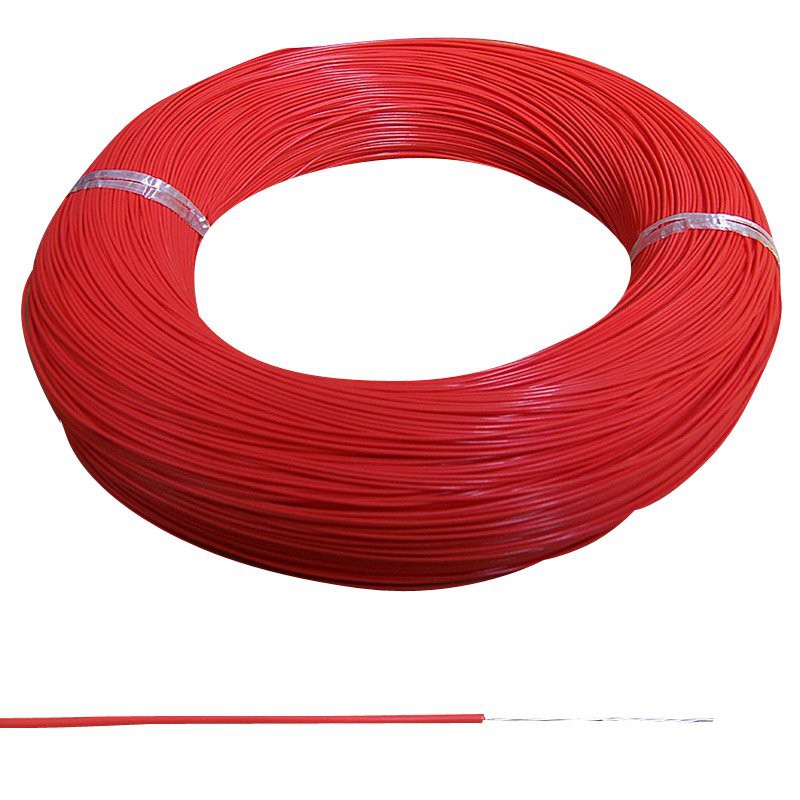

توضیحات برای سیم بسته بندی PTFE (AFR250):
یکی از سیم های با دمای بالا، یکی از سیم های تفلون.
نوار بسته بندی PTFE هادی مسی با روکش نقره ای عایق بندی شده از TeflonWire.
مزیت و محصول ویژگی های سیم بسته بندی PTFE:
مقاومت در برابر دمای بالا 260 ℃
مقاومت در برابر خوردگی، مقاومت شیمیایی
مقاوم در برابر روغن، مقاومت در برابر اسید قوی، مقاومت در برابر قلیایی قوی، مقاوم در برابر اکسیدان.
مقاوم در برابر رطوبت، مقاوم در برابر شعله،
ضد پیری، طولانی ترین عمر پیری در بین تمام سیم های پلاستیکی.
استحکام کششی قوی، خاصیت مکانیکی عالی
مزیت برجسته در مقایسه با سیم تفلون اکسترود شده PTFE:
سیم بسته بندی PTFEسبک تر از نوع سیم تفلون اکسترود شده PTFE است.
توضیح انواع سیم telfon PTFE: 250℃سیم با دمای بالا
دو نوع بر اساس روش های مختلف تولید:
● AFT250: تولید عایق PTFE اکسترود شده
● AFR250: تولید عایق بسته بندی PTFE برای سیم تفلون، این نوع سیم تفلون عایق شده سبک تر از سیم PTFE اکسترود شده است، اما بسته بندی سیم PTFE عایق نیز می تواند در برابر دمای بالای 250 درجه مقاومت کند.
AFR250 برای سیم بسته بندی PTFE است، سبک تر از AFT250 (نوع سیم تفلون اکسترود شده PTFE) است.
تفاوت سیم عایق اکسترود شده PTFE و عایق نوار بسته بندی PTFE
سیم:نوار بسته بندی سیم PTFE سبک تر از سیم PTFE اکسترود شده است، OD کمی کوچکتر از سیم تفلون اکسترود شده PTFE است.
اطلاعات فنی مهم برای سیم تفلون عایق بندی شده PTFE:
ولتاژ نامی: 600 ولت و کمتر
محدوده دما: -80-~250℃
هادی: سیم مسی با روکش نقره، مس لخت یا نیکل اندود شده
عایق: نوار بسته بندی PTFE
رنگ: رنگ های مختلف متنوع را می توان سفارشی کرد
مشخصات UL: گیج سیم PTFE تفلون: awg34, awg32, awg30, awg28, 26#,24 awg,22awg, 20 awg, 18 awg,16awg,14 awg, 12awg
نقشه کشی فنیبرای PTFE Wrapping Wire (نوع: AFR 250)
سیم تفلون-AFR250 AFR200
ساخت نقشه:
هادی: سیم مسی با روکش نقره
عایق: نوارهای بسته بندی PTFE
حفاظ: سیم مسی روکش شده یا سپر قیطانی مسی قلع کاری شده
ولتاژ محاسبه شده:
150V、300V、600V
ولتاژ تست:
1000V、1500V、2500V
محدوده دما:
-80℃～+250℃
برگه اطلاعات فنی برای سیم بسته بندی ptfe AFR250 و AFRP250 (با محافظ)
ساختار هادی و داده ها | حداکثر OD سیم (میلی متر) | |||||||
مشخصات هادی mm2 | رهبر ارکستر شماره / قطر / میلی متر رشته | OD اسمی (mm) | نوع AFR | نوع AFRP ( سیم تفلون بافته شده با سیم مسی کنسرو شده) | ||||
110V | 250V | 600V | 110V | 250V | 600V | |||
0.013 | 7×0.05 | 0.15 | 0.38 | 0.49 | 0.71 | 0.7 | 0.82 | 1.02 |
0.035 | 7×0.08 | 0.24 | 0.47 | 0.58 | 0.81 | 0.85 | 0.91 | 1.14 |
0.06 | 7×0.10 | 0.3 | 0.55 | 0.65 | 0.87 | 0.9 | 0.97 | 1.2 |
0.08 | 7×0.12 | 0.36 | 0.6 | 0.7 | 0.93 | 1 | 1.03 | 1.26 |
19×0.07 | ||||||||
0.1 | 7×0.14 | 0.42 | 0.7 | 0.83 | 1 | 1.05 | 1.15 | 1.3 |
19×0.08 | ||||||||
0.14 | 7×0.16 | 0.5 | 0.73 | 0.85 | 1.05 | 1.05 | 1.18 | 1.45 |
19×0.10 | ||||||||
0.2 | 7×0.20 | 0.6 | 0.85 | 0.97 | 1.3 | 1.3 | 1.4 | 1.7 |
19×0.12 | ||||||||
0.35 | 7×0.25 | 0.8 | -- | 1.2 | 1.5 | -- | 1.6 | 1.9 |
19×0.16 | ||||||||
0.5 | 7×0.30 | 0.9 | -- | 1.3 | 1.6 | -- | 1.7 | 2 |
19×0.18 | ||||||||
0.8 | 7×0.37 | 1.1 | -- | 1.65 | 1.85 | -- | 2.05 | 2.3 |
19×0.23 | ||||||||
1 | 19×0.26 | 1.3 | -- | 1.88 | 2 | -- | 2.25 | 2.45 |
1.2 | 19×0.28 | 1.4 | -- | 1.95 | 2.15 | -- | 2.38 | 2.55 |
1.5 | 19×0.32 | 1.6 | -- | 2.15 | 2.35 | -- | 2.63 | 2.83 |
2 | 19×0.37 | 1.85 | -- | 2.4 | 2.6 | -- | 2.97 | 3.08 |
2.5 | 19×0.14 | 2.34 | -- | -- | 2.95 | -- | 3.2 | 3.43 |
49×0.26 | ||||||||
3 | 49×0.28 | 2.52 | -- | -- | 3.1 | -- | 3.37 | 3.5 |
4 | 49×0.32 | 2.88 | -- | -- | 3.52 | -- |
| 4.12 |

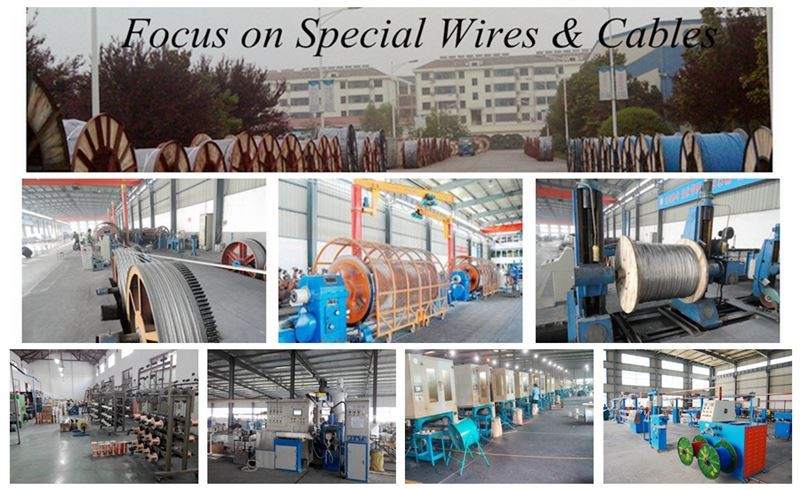

نمای کارگاه
