صفحه اصلی>محصولات> کابل برق > کابل ولتاژ بالا

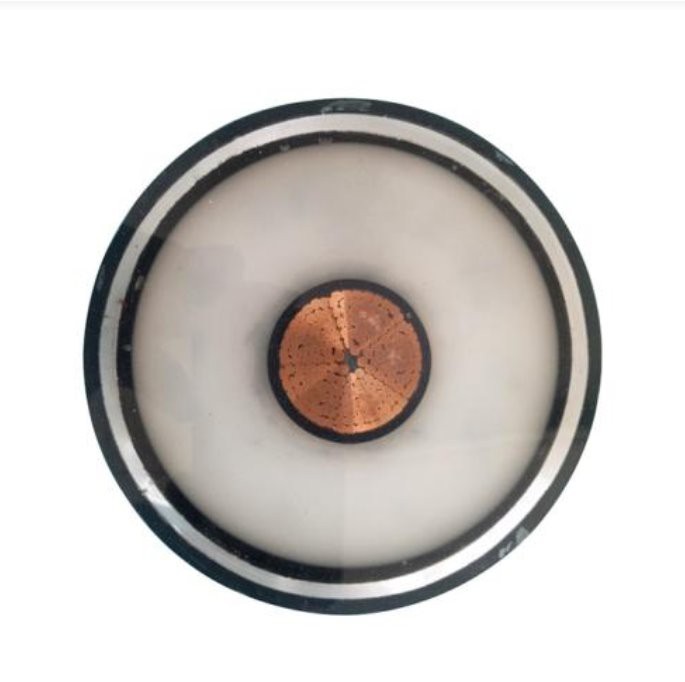

کابل ولتاژ بالا XLPE

کابل XLPE ولتاژ بالا، کابل برق اضافی HV، از 48/66 کیلوولت ~ تا 127/220 کیلو ولت، هادی مسی بدون اکسیژن، عایق XLPE، غلاف داخلی آلومینیومی راه راه یا غلاف داخلی سرب، ژاکت PVC یا PE. ولتاژ بالا معمولاً XL است. برای نیروگاه و پست استفاده می شود. ما تقریباً 10 سال در پروژه برق ولتاژ بالا تجربه داریم.

ارسال درخواست

شرح

توضیحات: کابل ولتاژ بالا XLPE کابل برق عایق XLPE

مشخصات صادرات داغ: 240 میلی متر، 300 میلی متر مربع، 400 میلی متر مربع، 630 میلی متر مربع

استفاده از کابل ولتاژ بالا XLPE

کابل برق HV را می توان برای نیروگاه و پست استفاده کرد. برای استفاده در خطوط انتقال و توزیع برق با ولتاژ فرکانس توان نامی 48/66kV،64/110kV، 76/132kV مناسب است.

نام کابل XLPE ولتاژ بالا را تایپ کنید

YJLW02: غلاف داخلی آلومینیومی راه راه، ژاکت PVC

YJLW03: غلاف داخلی آلومینیومی راه راه، ژاکت پلی اتیلن

YJQ02: غلاف داخلی سرب، ژاکت پی وی سی

YJQ03: غلاف داخلی سرب، ژاکت PE

استاندارد: GB/T 11017، IEC 60840
این محصول توسط GB11017"ولتاژ نامی 110 کیلو ولت مس، هسته آلومینیومی کابل برق XLPE" و IEC60840"ولتاژ نامی 30 کیلو ولت تا 150 کیلو ولت عایق پک شلوغ تست" استاندارد

با استفاده از ویژگی ها

ولتاژ فرکانس توان نامی U0/U: 48/66kV،64/110kV،76/132kV.
حداکثر دمای مجاز کار مداوم هادی: 90 درجه سانتیگراد.
حداکثر دمای اتصال کوتاه هادی نباید از 250 درجه سانتیگراد تجاوز کند (حداکثر مدت زمان 5 ثانیه).
دمای محیط در حال نصب نباید کمتر از 0 درجه سانتیگراد باشد.
شعاع خمش نباید کمتر از 25 برابر قطر کابل باشد.

Application& تخمگذار محل

برای تخمگذار در داخل ساختمان، تخمگذار زیرزمینی مستقیماً مدفون، در تونل، مجرا، قادر به تحمل نیروهای مکانیکی خارجی و نیروی کششی خاص است.

پارامترهای فنی:

منطقه بخش	ضخامت عایق	ضخامت غلاف فلزی	ضخامت غلاف	قطر کلی	وزن کابل محاسبه شده	حداکثر مقاومت هادی DC در 20 درجه سانتیگراد
شماره x mm2	میلی متر	میلی متر	میلی متر	میلی متر	کیلوگرم بر کیلومتر	Ω/کیلومتر
48/66 کیلو ولت
1x185	14.5	2	4	68.3	5250	0.0991
1x240	14.5	2	4	76.7	5740	0.0754
1x300	14.5	2	4	79.1	6440	0.0601
1x400	14.5	2	4	82.3	7480	0.047
1x500	14.5	2	4	85.9	8750	0.0366
1x630	14.5	2	4	85.9	10360	0.0283
1x800	14.5	2	4	94.3	12260	0.0221
1x800	14.5	2	4	96.4	13790	0.0221
1x1000	14.5	2	4.5	102.8	15470	0.0176
1x1200	14.5	2	4.5	106.2	17580	0.0151
1x1400	14.5	2	5	110.4	20110	0.0129
1x1600	14.5	2	5	114.8	22510	0.0113
1x2000	14.5	2	5	121.8	27050	0.0009
64/110 کیلو ولت
1x240	19	2	4	85	7750	0.0754
1x300	18.5	2	4	86.1	8360	0.0601
1x400	17.5	2	4	86.9	9120	0.047
1x500	17	2	4	89.1	10260	0.0366
1x630	16.5	2	4.5	92.1	11750	0.0283
1x800	16	2	4.5	95	13520	0.0221
1x800	16	2	4.5	100	14320	0.0221
1x1000	16	2.3	4.5	105.4	16760	0.0176
1x1200	16	2.3	5	109.8	18900	0.0151
1x1400	16	2.3	5	114	21530	0.0129
1x1600	16	2.3	5	117.4	23930	0.0113
1x2000	16	2.3	5	124.4	27750	0.0009
127/220 کیلو ولت
1x300	27	2.4	5	112.5	10930	0.0601
1x400	27	2.4	5	118	11750	0.047
1x500	27	2.4	5	121.2	12880	0.0366
1x630	26	2.4	5	123	14320	0.0283
1x800	25	2.4	5	124.9	15720	0.0221
1x800	16	2	4.5	100	14320	0.0221
1x1000	24	2.6	5	129.4	20500	0.0176
1x1200	24	2.6	5	132.6	22810	0.0151
1x1400	24	2.6	5	136.8	25450	0.0129
1x1600	24	2.6	5	140.6	28050	0.0113
1x2000	24	2.8	5	147.5	32210	0.0009

بسته بندی کابل ولتاژ بالا XLPE:

درام چوبی عملیات حرارتی، درام چوبی فولادی یا درام فولادی

electric cable packing

High Voltage XLPE Cable price

High Voltage XLPE Cable application

High Voltage XLPE Cable suppliers

طراحی برای کابل برق HV عایق بندی شده با هادی مسی 110kv xlpe

China High Voltage XLPE Cable

مشخصات فنی:
1) 66KV -220kV XLPE عایق/مس یا آلومینیوم/روکش آلومینیوم موجدار/PVC

کابل برق عایق 66-220 کیلوولت XLPE با کیفیت بالا

کابل برق عایق 66KV-220kV XLPE؛

ساخت و ساز:
هادی: هادی مسی یا هادی آلومینیومی

عایق XLPE، غلاف آلومینیوم راه راه، غلاف بیرونی PVC / PE،
کابل برق ضد آب طولی
2) عایق XLPE، غلاف آلومینیوم راه راه، غلاف بیرونی PVC / PE،
کابل برق مقاوم در برابر قاب ضد آب طولی
3) عایق XLPE، غلاف آلومینیوم راه راه، غلاف بیرونی PVC / PE،
کابل برق
4) عایق XLPE، غلاف آلومینیوم راه راه، غلاف بیرونی PVC / PE،
کابل برق مقاوم در برابر آتش

برای بازدید از کارخانه ی ما خوش آمدید
